气动球阀的结构特点

文章出处:admin 浏览次数:  次 发表时间:2016-11-29 11:28 【

  气动执行器:采用新型系列JLAT型和JLGT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安 全可靠:大口径阀门采用JLAW型气动执行器拨叉式传动,结构合理,输出扭矩大,有双作用式和单作用式(弹簧复位)。

  壳体结构:球阀的阀体根据客户需要及实际工况条件的不同可设计为铸造结构、锻造结构及全焊接结构三种形式,其中全焊接结构的球阀主要适用于埋地使用。

  独特的阀座密封结构:浮动式球阀采用唇型弹性密封圈结构设计,保证密封的可靠性及使用寿命,对于低压、超低压或真空工况用球阀,采用板簧加载的阀座密封结构,能确保球阀长期使用可靠的密封。中、高温球阀的阀座材料可选用对位聚苯或金属材料。 固定式气动球阀根据压力的大小、介质性质及密封要求的不同而选择璩前密封结构、球后密封结构或前后双密封机构。中、高温球阀的阀座材料可选用对位聚苯或金属材料。

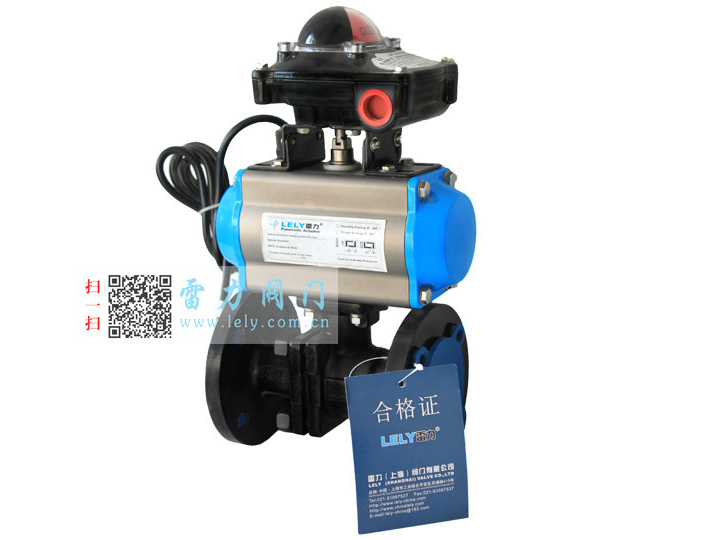

气动球阀结构特点



  阻塞与排泄:当阀门处于关闭状态时,上下游侧的阀座使液体阻断,阀体中腔的积滞物可以通过排泄装置进行排泄。

  自动泄压结构:当中腔压力出现异常升高现象时,中腔介质能依靠本身的推力推动阀座而自动泄压.从而确保阀体的安 全。

  阀杆的可靠密封:气动球阀的阀杆采用有倒密封的下装式结构,倒密封的密封力随介质压力的增高而增大,故能确保阀杆的可靠密封.而且当阀杆异常升压时,阀杆不会喷出。

  防火结构:根据工况及用户的需要,气动球阀可设计为防火结构。球阀的耐火设计执行API6D及JB/T6899等标准的规定,一旦发生火灾而使密封圈烧损时,球阀的防火结构可阻止介质的大量泄漏,防止火灾的进一步扩大。

  防静电结构当操作阀门时,由于气动球阀的球体和阀座之间的摩擦,会产生静电电荷并积聚在球体上,为防止产生静电火花,特在阀门上设置静电装置,将积聚在球体上的电荷导出。

  全通径结构及缩径结构:全通径球阀的通道内径与管道内径一致,便于管理清扫,而缩径系列球阀的重量相对较轻,但流体阻力仅为相同口径截正阀的1/7左右,故缩径系列球阀的应用前景较为广阔。
  友情提示雷力阀门-只为优质工程!我们雷力阀门严格按照国家GB/T标准生产,我们的煤气快切阀质量好
