周一见阀门——煤气两位三通换向阀

本周周一见阀门，给大家正式介绍一下雷力技改升级后的煤气专用两位三通换向阀。

一、基本定义

两位：阀只有 2 个稳定工作位置；三通：阀体 3 个法兰通道（1 进 2 出 / 一进一出一排）。 介质：高炉煤气、焦炉煤气、发生炉煤气、高温烟气，用于蓄热式加热炉、热处理炉、焦炉系统，实现煤气、烟气通道周期性换向切换，完成余热回收。

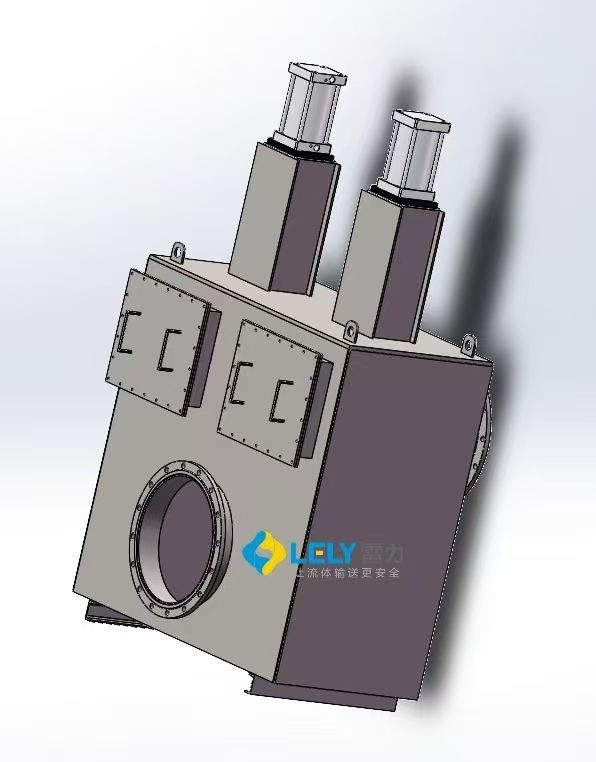

二、主体结构（提升阀结构）

1. 阀体：焊接钢结构，内部品字形三气室，法兰连接，带检修孔；耐高温特种合金，可承受最高850℃工况lelygaowen...。

2. 阀板 + 阀杆：垂直升降式圆盘阀板，自对中球形接头，阀板压合密封面实现通路切换，抗粉尘，不容易卡涩。

3. 驱动装置：主流气动气缸驱动，也可选电动执行器；工业炉现场多用气动，响应快，适配 PLC 周期换向控制。

4. 密封组件：金属硬密封为主，高温工况不使用普通橡胶；优化密封结构，泄漏率低。

工作模式：阀板抬起、落下两个位置，切换 3 个通道连通关系。

• 位置 1：进气口连通 A 通道，B 通道封闭

• 位置 2：进气口连通 B 通道，A 通道封闭 实现煤气 / 烟气在两路蓄热室之间来回切换。

三、核心特点

1. 耐高温抗粉尘：适配煤气 + 高温烟气，炉内粉尘环境，不易卡滞，适合长期高频次周期性换向运行。

2. 密封性能好：金属硬密封，泄漏率低，减少煤气窜漏，保障蓄热炉热效率与安全生产。

3. 换向平稳冲击小：阀板直线升降，无旋转冲击噪音，动作稳定。

4. 兼容性强：法兰可兼容国标、DIN、JIS 等主流标准，支持非标口径、温度定制。

5. 出厂检测：每台做耐压、密封、寿命测试，冶金、建材、化工窑炉大量应用lelygaowen...。

四、典型应用场景

• 蓄热式加热炉、热处理炉：煤气、助燃空气、烟气换向

• 焦炉加热系统：煤气回路周期性切换

• 工业窑炉余热回收系统，成对配套使用

五、选型注意要点

1. 介质：煤气种类（焦炉 / 高炉煤气），介质温度；

2. 公称通径、压力等级；

3. 驱动：气动（气源压力）还是电动；

4. 换向周期，现场 PLC 控制信号类型；

5. 法兰标准，安装空间。
