揭秘雷力阀门家高温蝶阀如此受欢迎的原因

文章出处:雷力小编 浏览次数:  次 发表时间:2020-03-30 15:57 【

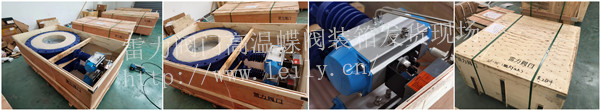

  近来,雷力阀门家的高温蝶阀发了一波又一波了,做为雷力家的明星主销产品,为何雷力家的高温蝶阀如此受欢迎呢?

  首先介绍一下雷力家的高温蝶阀是什么?

  高温蝶阀

  目前 ,顾名思义是可以耐高温的蝶阀,高温蝶阀作为一种用来实现管路系统通断及流量控制的部件,已在石油、化工、冶金、水电等许多领域中有着广泛地应用。在已公知的蝶阀技术中,其密封形式多采用密封结构,密封材料为橡胶、聚四氟乙烯等。由于结构特征的限制,适应耐高温、高压及耐腐蚀、抗磨损等行业。现有一种比较先进的蝶阀是三偏心金属硬密封蝶阀,阀体和阀座为连体构件,阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上,这种蝶阀与传统蝶阀相比具有耐高温,操作轻便,启闭无磨擦,关闭时随着传动机构的力矩增 大来补偿密封,提高了蝶阀的密封性能及延长使用寿命的优点


  雷力阀门家的高温蝶阀技术是什么呢?

  高温蝶阀用于催化裂化装置能量烟气回收系统, 装置的正常操作温度680 ℃, 允许zui高连续使用温度720 ℃, zui高超温800 ℃, 输送含有催化剂颗粒的再生烟气介质。由于介质对阀门冲刷强烈, 为防止阀体壁厚因冲刷减薄而失效, 阀体内大面积堆焊硬质合金, 阀体易产生变形和开裂,堆焊难度较大。因为系统温度较高, 金属材料在高温中机械性能急剧下降, 阀门应选用耐高温材料。为防止阀门泄漏超标, 引起系统烟机不能正常停车, 从而造成重大事故, 对阀门密封结构及其零件的加工精度要求较高。

  高温蝶阀阀体由钢板和锻件法兰焊接而成。阀杆为整体锻件结构, 由外部轴承座支撑,并通过二端销连接带动阀瓣转动。2 个半圆阀座前后错开, 与阀瓣呈对称式分布, 结合对称式流线型结构的阀瓣, 使阀门具有良好的流通性能。3 组填料密封, 外加密封剂和吹扫二道辅助密封组成了高可靠性阀杆填料密封系统

  高温蝶阀为了满足高温的要求,一定要满足以下几方面的要求:

  1、阀体材料

  阀门设计执行标准为ASMEB16134 。按该标准中的压力- 温度表计算出阀门常温下的压力等级数, 就是设计基准, 并以此来计算zui小壁厚。在设计过程中, 阀体材料也选ASME B16134 标准规定的材料, 并且材料的适用温度高于阀门工况zui高温度。经过查阅了大量国内外类似工况的阀门设备材料使用情况, 结合对高温材料的使用经验, 选择了性价比较高的304H 作为阀体材料。此材料可减小蠕变对材料的影响。

  2、阀杆材料

  根据高温强度估算, 奥氏体钢在704 ℃的高温工况下, 强度降低6415 %以上, 如果采用加大阀杆直径提高其强度的方法, 则超出阀门结构要求, 因此奥氏体钢不适宜做阀杆材料。lnconel X - 750 在704 ℃的高温工况时, 强度降低4113 % , 但强度值还很大(表1) 。根据屈服强度,并考虑持久强度计算出的阀杆直径, 符合阀门结构要求, 因此阀杆材料选用lnconel X - 750 。

  3、阀体zui小壁厚计算是为了保证阀门的压力边界完整。zui小壁厚采用规则法计算, 计算标准按 ASME B16134 , 在选择压力- 温度额定值时, 有2种磅级选择法。一种是选择标准磅级, 计算出的zui小壁厚比较大, 比较安 全。另一种是选择特殊磅级, 计算得到的zui小壁厚比标准磅级小, 但无损检测要求较严。根据高温工况的设计经验, 选择了这二种磅级的组合形式, 即在计算zui小壁厚的压力-温度额定值时, 选用标准磅级, 而阀体的无损检测要求按特殊磅级。 阀门泄漏率要求为zui大流量的0167 % , 当泄漏超标就会引起系统烟机不能正常停车, 从而造成重大事故。普通烟气蝶阀阀体通道内没有阀座, 阀瓣仅起调节烟气介质流量的作用, 不起密封作用 。根据性能要求, 大口径高温蝶阀设有阀瓣和阀座密封副, 对阀门的流通性能、密封可靠性和启闭力矩3 个方面进行了设计研究。首先按常规蝶阀设计了密封副 , 此形式密封可靠, 虽然阀瓣旋转中 心与密封面存在偏心力矩, 使启闭力矩增 大 , 但经过计算, 力矩也在可以接受的范围之内。此结构的缺点是流通性能差, 不能满足全开截面积的设计要求。经过反复设计、修改和计算, 完成了对开式阀座密封副设计) , 该阀座是2个半圆阀座, 它们前后错开与阀瓣呈对称式分布,使得阀瓣能够设计成对称式流线型结构, 使阀门具有良好的流通性能, 从而满足了全开截面积要求和全开Cv 值要求。由于阀瓣结构对称, 所以启闭力矩较小。虽然其密封面某一处可能有泄漏现象, 但只要合理控制阀瓣和阀座的尺寸精度、形位公差和二者之间的装配误差, 就能有效控制泄漏率在合格范围之内。

  4、高温填料填料选用柔性石墨。其在空气中氧化温度为450 ℃, 并在此温度下每24h 后质量减轻1 %。温度越高, 质量减轻得越多, 氧化现象越严重。柔性石墨填料zui高使用温度为650 ℃, 且仅用于非氧化介质。考虑到填料在填料函内处于压紧密封状态,只有一部分与空气接触, 有资料介绍处于这种状态的填料使用温度可达816 ℃。

  高温蝶阀的研制, 主要是解决阀体主体材料的选用、蝶阀密封副结构及阀杆密封结 构的设计等问题, 并通过试验选取了超 高温填料,为石化行业催化裂化装置系统用阀门的设计和制造。

友情提示雷力阀门-只为优质工程!我们雷力阀门严格按照国家GB/T标准生产,我们的高温蝶阀质量好
