氧气专用截止阀

氧气专用截止阀

产品分类: 空气系统阀门系列
氧气专用截止阀 Y J 41氧气专用阀门是根据氧气管网运行特点以及考虑氧气介质的 易燃易爆的特性 ,以安全可靠和性能优越为设计原则,并参照中华人民共和国冶金工业部制定的《氧气...

订购热线:021-51097527

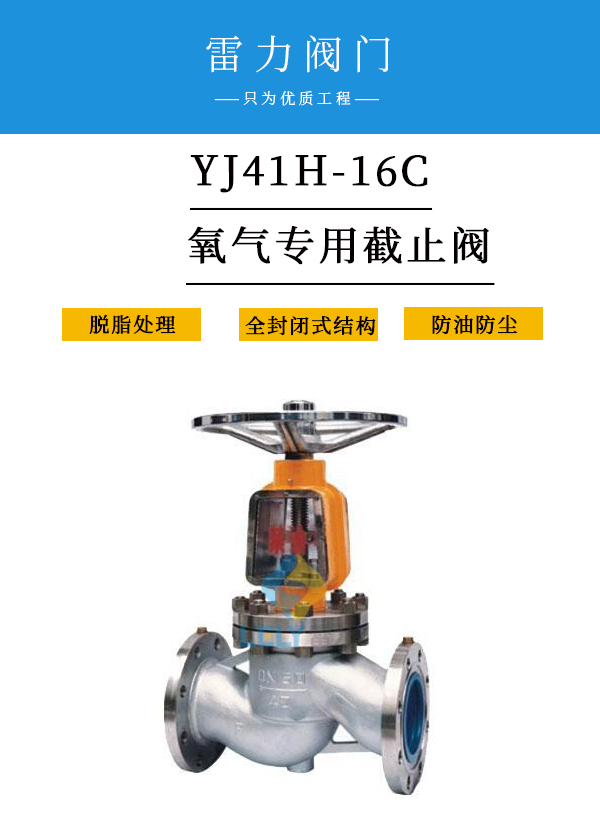

      氧气专用截止阀

      YJ41氧气专用阀门是根据氧气管网运行特点以及考虑氧气介质的易燃易爆的特性,以安全可靠和性能优越为设计原则,并参照中华人民共和国冶金工业部制定的《氧气安全规程》的规定而设计、制造的确保氧气管网安全运行的专用阀门。主体材料选用不锈钢或阻燃性极好的铜合金,密封面为本体或堆焊D802,其余内件采用不锈钢或铜合金;传动部位的润滑采用不可燃的润滑脂, 并标有明显的禁油标记。在结构上,支架采用全闭封,并有导除静电装置,阀杆上配有防尘帽。

    产品特点

    结构特点

      1、对于公称压力PN≥1.6MPa、DNl25~200采用内旁通结构;DN250~500采用带外旁通阀结构。其目的是减小阀前、阀后的压力差以避免高流速、高冲刷以及防止产生高温,从而保证了氧气管网的安全运行,同时也减小了操作力矩

      2、介质流向:PN≥1.6MPa、DN≤100介质由阀瓣下方流入阀瓣上方(即低进高出),DN≥125介质由阀瓣卜方流入下方(高进低出)o对于DN≥125的阀门采用介质高进低出的流向,一方面足内旁通阀结构上的需要,另一方面由于介质压力的作用使阀门的关闭力大大减小。

      3、该阀设有导静电安全装置,可避免因静电产生火花。

      4、与普通截止阀相比,氧气管路用截止阀的支架部分采用全封闭式结构,且压紧填料时可以打开支架上的防护盖板,起到了防油防尘的作用。并有明显的禁油标记。

      5、全部零件采用严格的脱脂处理

    性能参数


    公称压力PN 强度试验压力MPa 气密封试验压力MPa 适用介质 适用温度
      氧气 常温
    1.6 2.4 1.6
    2.5 3.8 2.5
    3 4.5 3
    4 6 4

    零部件材料


    零件名称 材料
    阀体、阀盖、阀瓣 铸铬镍钛不锈钢、铜合金
    阀杆 铬镍不锈钢
    阀杆螺母 青铜

    外形尺寸


    公称通径DN L D D1 D2 b Z-d H H1 DO L1 重量(kg)
    15 130 95 65 45 16 4-14 190   100   5
    20 150 105 75 55 16 4-14 213   100   6.5
    25 160 115 85 65 16 4-18 236   125   7
    32 180 135 100 78 18 4-18 312   180   13.5
    40 200 145 110 85 18 4-18 328   160   16
    50 230 160 125 100 20 8-18 450   320   32
    65 290 180 145 120 22 8-18 530   360   46
    80 310 195 160 135 22 8-18 560   400   60
    100 350 230 190 160 24 8-23 618   450   80
    125 400 270 220 188 28 8-25 675   450   107
    150 480 300 250 218 30 8-25 743   560   134
    200 600 360 310 278 34 12-25 850   640   268.7
    250 650 425 370 3332 36 12-30 975 340 720 380 449
    300 750 485 430 390 40 16-30 1115 340 800 415 663
    400 950 610 550 505 48 16-34 1380 340 900 465 1170

    订货须知

      1、 客户如对产品有特殊要求,须在订货合同中提供以下说明:

      a.结构长度;

      b.连接形式;

      c.公称直径;

      d.产品使用介质及温度、压力范围;

      e.试验、检验标准及其他要求。

      2、 本厂可根据客户特定要求配置各类驱动装置

      3、 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。

      4、 期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30%货款,供方即备料生产。

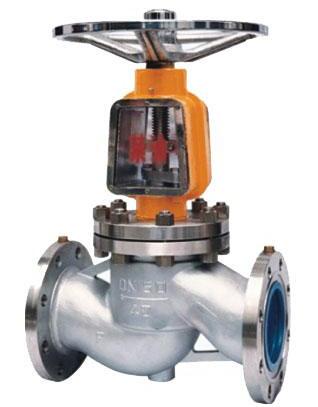

    产品图片
