你知道超高温蝶阀工作原理吗？

　　大口径超高温蝶阀用于催化裂化装置能量烟气回收系统, 装置的正常操作温度680 ℃, 允许zui高连续使用温度720 ℃, zui高超温800 ℃, 输送含有催化剂颗粒的再生烟气介质。由于介质对阀门冲刷强烈, 为防止阀体壁厚因冲刷减薄而失效, 阀体内大面积堆焊硬质合金, 阀体极易产生变形和开裂,堆焊难度较大。因为系统温度较高, 金属材料在高温中机械性能急剧下降, 阀门应选用耐高温材料。为防止阀门泄漏超标, 引起系统烟机不能正常停车, 从而造成重大事故, 对阀门密封结构及其零件的加工精度要求较高。

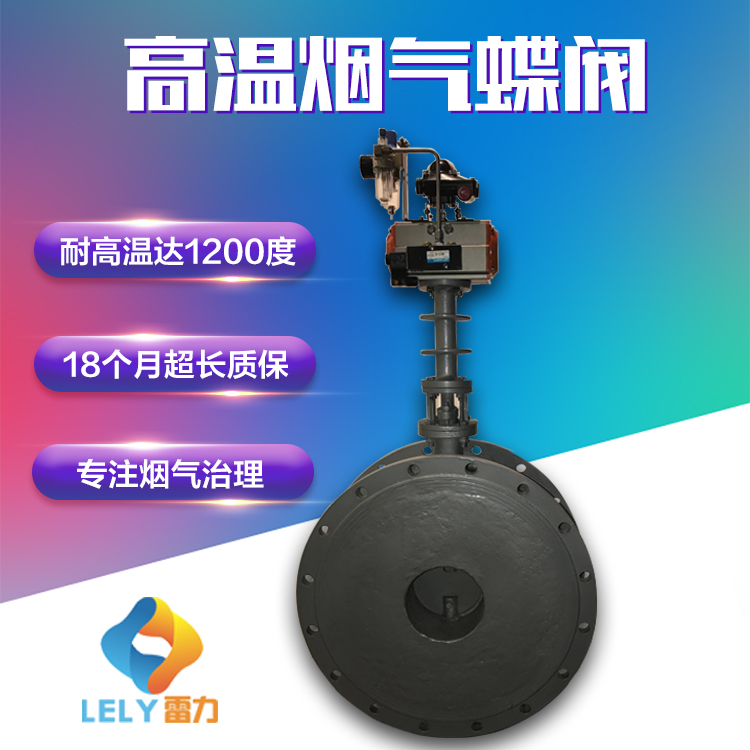

　　大口径超高温蝶阀阀体由钢板和锻件法兰焊接而成。阀杆为整体锻件结构, 由外部轴承座支撑,并通过二端销连接带动阀瓣转动。2 个半圆阀座前后错开, 与阀瓣呈对称式分布, 结合对称式流线形结构的阀瓣, 使阀门具有良好的流通性能。3 组填料密封, 外加密封剂和吹扫二道辅助密封组成了高可靠性阀杆填料密封系统。



　　超高温蝶阀为了满足高温的要求，必需要满足以下几方面的要求：

　　1、阀体材料　阀门设计执行标准为ASMEB16134 。按该标准中的压力- 温度表计算得到的阀门常温下的压力等级数, 就是设计基准, 并以此来计算 小壁厚。在设计过程中, 阀体材料也选ASME B16134 标准规定的材料, 并且材料的适用温度高于阀门工况zui高温度。经过查阅了大量国内外类似工况的阀门设备材料使用情况, 结合对高温材料的使用经验, 选择了性价比较高的304H 作为阀体材料。此材料可减小蠕变对材料的影响。

　　2、阀杆材料　根据高温强度估算, 奥氏体钢在704 ℃的高温工况下, 强度降低6415 %以上, 如果采用加大阀杆直径提高其强度的方法, 则超出阀门结构要求, 因此奥氏体钢不适宜做阀杆材料。lnconel X - 750 在704 ℃的高温工况时, 强度降低4113 % , 但强度值还很大。根据屈服强度,并考虑持久强度计算得到的阀杆直径, 符合阀门结构要求, 因此阀杆材料选用lnconel X - 750 。

　　3、超高温填料填料选用柔性石墨。其在空气中氧化温度为450 ℃, 并在此温度下每24h 后质量减轻1 %。温度越高, 质量减轻得越多, 氧化现象越严重。柔性石墨填料zui高使用温度为650 ℃, 且仅用于非氧化介质。考虑到填料在填料函内处于压紧密封状态,只有一部分与空气接触, 有资料介绍处于这种状态的填料使用温度可达816 ℃。
