大口径电动通风蝶阀的控制特性

大口径电动通风蝶阀的控制特性

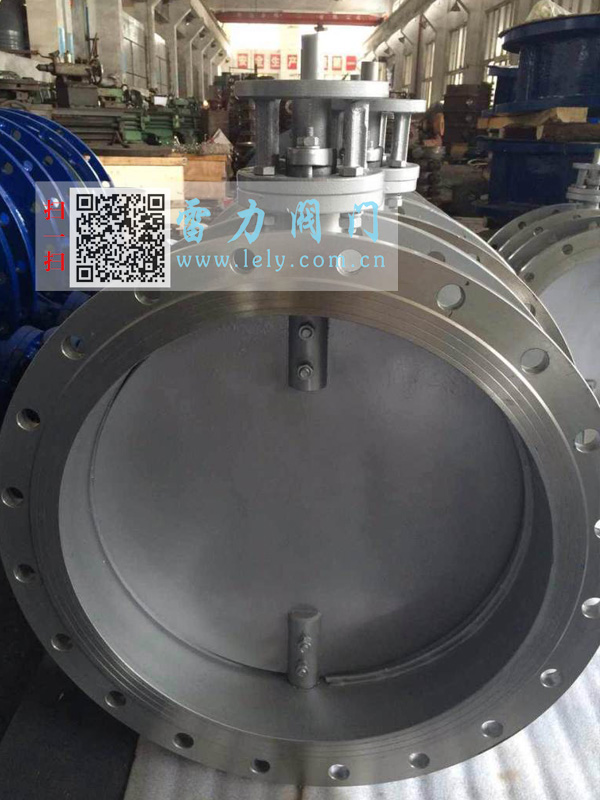

大口径电动通风蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，旋转到90°时，阀门则牌全开状态。电动通风大口径蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该电动通风大口径蝶阀具有良好的流体控制特性。电动通风大口径蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时只有的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。电动通风大口径蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。电动通风调节蝶阀是采用电子式电动执行机构和蝶阀调节机构组成，执行机构内有伺服系弘，无须另配伺服放大器，输入控制信号(4～20mADC或1～5VDC)及单相电源即可控制运转。电动通风调节蝶阀具有结构简单，流通能力大，调节精度高等特点。执行机构可根据用户要求配置UNIC、PSQ、HQ、JO等型号电子式电执行机构。

电动通风大口径蝶阀采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺陷。如果要求电动通风大口径蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。电动通风大口径蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。

常用的蝶阀有对夹蝶阀和法兰式蝶阀两种。大口径电动通风蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。

采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同抗干扰、抗浪涌电压、防击穿能力强的特点。

适用于动作频繁的调节回路，当接通持续率为25%时，每小时动作次数可达630-1200次。

(1)功能强劲：智能型、调节型、开关式。

(2)体积小巧：体积仅相当于同类产品的35%左右。

(3)使用方便：采用单相电源，接线简单;采用独创的球型凸出结构，使观察更方便;免加油免点检、防水防锈、任意角度安装。

(4)保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。

(5)智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号(4-20mA DC /1-5VDC)实现阀门开度的智能控制和精确定位。
