升降式止回阀在使用时的密封原理

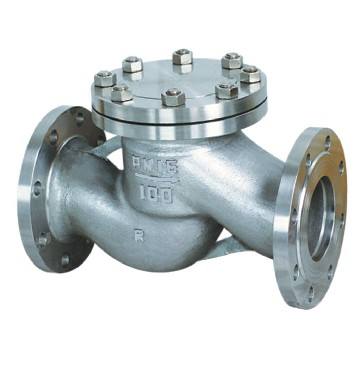

升降式止回阀的结构一般与截止阀相似,其阀瓣沿着通道中心线升降。有H41H升降止回阀及H71H止回阀。
密封原理:
对于立式,关闭时靠自重,一旦阀瓣关闭后,靠介质逆流时的压力对阀瓣作用,形成密封压力,这个压力越高,阀瓣与阀座密封面上的密封比压越高,密封越容易。相反,介质压力越低,阀瓣与阀座密封面上的密封比压越低,密封越不容易。为了保证密封,就必须保证密封面的实际比压要大于保证密封的必须比压,但还要小于材料所允许的许用比压。这样,对于工作压力较高的立式升降止回阀而言,设计时,密封面根据材料的许用比压就可以设计得宽些;相反,对于工作压力较低的立式升降止回阀来说,由于工作压力低,密封力必然小,要保证足够的密封比压,就需把密封面设计得窄些。对于直通式止回阀,由于一般只能安装在水平管路上,阀瓣不可能靠自重关闭止回阀,这样只能加一个压缩弹簧,靠压缩弹簧的弹力,一但停泵时,把阀瓣压向阀座,再靠工作介质压力保证密封。这样,在计算密封力时,就要把弹簧力加上,不能只靠工作介质压力来计算密封比压。升降式止回阀流体阻力较大,这是因为在介质流动过程中,要拐-S形的弯路,但动作可靠。由于结构关系,只适用于较小口径的场合。
