电磁阀的结构原理与安装

　　电磁阀在生活中广泛使用，本文为您详细介绍了电磁阀的结构原理与安装，我们在对生产的维护中一定遇见过不少有关电磁阀的问题，也处理过各种各样的故障，我们也一定积累了不少有关电磁阀故障处理的经验，本文通过经验为您详细介绍电磁阀的故障维修。

　　一：直动式电磁阀：

　　有常闭型和常开型二种。常闭型断电时呈关闭状态，当线圈通电时产生电磁力，使动铁芯克服弹簧力同静铁芯吸合直接开启阀，介质呈通路;当线圈断电时电磁力消失，动铁芯在弹簧力的作用下复位，直接关闭阀口，介质不通。结构简单，动作可靠，在零压差和微真空下正常工作。常开型正好相反。如小于φ6流量通径的电磁阀。(图一是典型结构图)

　　二、分步直动式电磁阀：

　　该阀采用一次开阀和二次开阀连在一体，主阀和导阀分步使电磁力和压差直接开启主阀口。当线圈通电时，产生电磁力使动铁芯　　和静铁芯吸合，导阀口开启而导阀口设在主阀口上，且动铁芯与主阀芯连在一起，此时主阀上腔的压力通过导阀口卸荷，在压力差和电磁力的同时作用下使主阀芯向上运动，开启主阀介质流通。当线圈断电时电磁力消失，此时动铁芯在自重和弹簧力的作用下关闭导阀孔，此时介质在平衡孔中进入主阀芯上腔，使上腔压力升高，此时在弹簧复位和压力的作用下关闭主阀，介质断流。结构合理，动作可靠，在零压差时工作也可靠。如：ZQDF，ZS，2W等。(图二是典型结构图)

　　三、间接先导式电磁阀：

　　该系列电磁阀由先导阀和主阀芯联系着形成通道组合而成;常闭型在未通电时，呈关闭状态。当线圈通电时，产生的磁力使动铁芯和静铁芯吸合，导阀口打开，介质流向出口，此时主阀芯上腔压力减少，低于进口侧的压力，形成压差克服弹簧阻力而随之向上运动，达到开启主阀口的目的，介质流通。当线圈断电时，磁力消失，动铁芯在弹簧力作用下复位关闭先导口，此时介质从平衡孔流入，主阀芯上腔压力增大，并在弹簧力的作用下向下运动，关闭主阀口。常开式原理正好相反。如：SLA，DF(φ15以上口径)，ZCZ等。(图三是典型结构图)

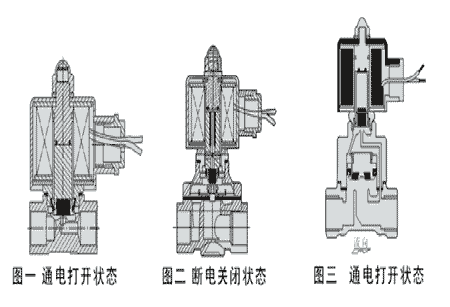

　　图示 电磁阀的典型结构图

　　在电磁阀的使用过程中，有几点是大多数学徒都不太注意的。下面谈谈这些注意事项：

　　安装注意事项：

　　当电磁阀应用在气动系统中，与气动元件连接时一般采用生料带(即密封带)缠绕。同样是为了完成密封的功能而缠绕。但是各位有经验的朋友肯定会碰到这样一种现象：明明是全新的元件，怎么试机时却老是漏气。这其中的一个大原因，也是 常见的原因就是，在生料带缠绕时没有按正确的方法，有部分生料带跑到气路里面去了。这要求在缠绕生料带时要注意一个正反的顺序。这点请各位学徒自已去试验和体验。

　　对于电流大的电磁阀须在前端加装继电器。尤其是油压系统中的电磁阀，因为电流大，如果不加装继电器，则该电磁阀之寿命将很短。

　　电磁阀在我们的生产中应用十分广泛，我们在对生产的维护中一定遇见过不少有关电磁阀的问题，也处理过各种各样的故障，大家也一定积累了不少有关电磁阀故障处理的经验，而我在维护中处理电磁阀故障相对别的仪控故障相对较少，现在我就这个问题一起和大家讨论，渴望从大家那里学习更多的经验，共同提高。我们先对电磁阀有个初步的认识，电磁阀是由电磁线圈和磁芯组成，是包含一个或几个孔的阀体。当线圈通电或断电时，磁芯的运转将导致流体通过阀体或被切断，以达到改变流体方向的目的。电磁阀的电磁部件由固定铁芯、动铁芯、线圈等部件组成;阀体部分由滑阀芯、滑阀套、弹簧底座等组成。电磁线圈被直接安装在阀体上，阀体被封闭在密封管中，构成一个简洁、紧凑的组合。我们在生产中常用的电磁阀有二位三通、二位四通、二位五通等。这里先说说二位的含义：对于电磁阀来说就是带电和失电，对于所控制的阀门来说就是开和关。

　　我们制氧机仪控系统中，二位三通电磁阀用的 多，它在生产中可用来接通或切断气源，从而对气动控制膜头气路进行切换。

　　它由阀体、阀罩、电磁组件、弹簧及密封结构等部件组成，动铁芯底部的密封块借助弹簧的压力将阀体进气口关闭。通电后，电磁铁吸合，动铁芯上部带弹簧的密封块把排气口关闭，气流从进气口进入膜头，起到控制作用。当失电时，电磁力消失，动铁芯在弹簧力作用下离开固定铁芯，向下移动，将排气口打开，堵住进气口，膜头气流经排气口排出，膜片恢复原来位置。在我们的制氧设备中，在透平膨胀机进口薄膜调节阀的紧急切断等处有应用。
